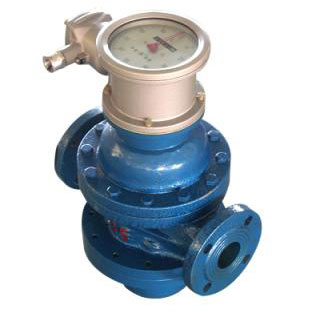

螺旋转子流量计

螺旋转子流量计的详细资料：

螺旋转子流量计(以下简称流量计)是目前国内 *新一代容积式流量计。是一种设计独特、经过精密加工装配的新型容积式流量计。一对螺旋转子是计量腔体内 的运动体，起到分割、测算、运送和排泄被测液体的作用。该型号流量计在结构上增加了定位齿轮，使两只转子间在转动时达到彼此互不接触。该流量计工作时运转平稳、噪音低、磨损少、准确度高，粘度适应性强，可以允许被测液体中的微细颗粒通过，从而不易卡表。该流量计经过化学镀镍处理，因此具有防腐、耐磨的特性，可代替不锈钢材质的流量计 。

二、工作原理：

螺旋转子流量计的工作原理是两个相反方向旋转的螺旋形转子，放在一个坚固的计量室内。转子间、转子与壳体、上下盖板间保持 *佳的工作间隙，转子间作纯滚动运转。 当被测气体进入双转子流量计入口端，推动转子旋转，每转动一周就排出相等体积的气体6次，这就是旋转定排量工作原理。转子经传感器传递给智能电子计数器，从而实现累积流量和瞬时流量显示。

1、可测液体 石油、石油乐动官方网站、化工介质等；

2、公称通径(mm) 10、15、25、40、50、80、100、150、200、250、300 ；

3、准确度(%) 0.1、0.2、0.5；

4、压力损失 0.4-3 mPa.s时<40KPa；

5、工作压力(MPa) 1.6、2.5、4.0、6.3；

6、温度范围(℃) -20～+60、-20～+120、+100～+200、+150～+250；

7、防护等级 IP65；

8、环境温度( -30～+70℃)；

9、介质粘度(0.32～1000mPa.smPa.s)；

螺旋转子流量计

三、乐动官方网站应用：

螺旋转子流量计是用于管道中液体流量测量和控制的精密仪表，它具有计量 度高、体积小、流量范围宽、重复较轻、流量计运转平稳、噪声低、磨损少、无脉动、粘度适应性强、维修方便、寿命长，即使在小流量范围内运行也能准确计量等特点。因此，广泛应用于石油、化工、冶金、轻工、交通、商业、码头、电力等各部门，特别适用于石油制品和化学溶液等流体的商贸交易计量和工程自动化计量管理控制，并可输出电脉冲和4～20mA标准电流信号，供显示仪表及计算机处理，作自控和数据处理等。

螺旋转子流量计测量范围:

四、螺旋转子流量计选用要求：

1、选用流量计时，建议根据被测液体流量大小对照流量计流量范围的30～70%选规格；根据液体温度高低、管道压力大小、液体的腐蚀性质和粘度等方面来选择流量计的型号

2、订货时请写明流量计的型号、口径(mm)、是否防爆、介质名称、 *大流量(m3/h)、 *高工作压力(MPa)、 *高工作温度(℃)、介质粘度(mPa.s)，对于测量腐蚀介质，用户还须写明介质的腐蚀性质、介质浓度(%)、介质温度(℃)，

3、本乐动官方网站可根据用户要求，在表头内装配电脉冲/电流发讯装置。

4、订购配件时，请按附解体图、明细表及其说明填写；

5、用户如有特殊要求，请在订货时提出。

6、我公司可提供与流量计配套使用的过滤器、消气器、智能流量积算仪。
