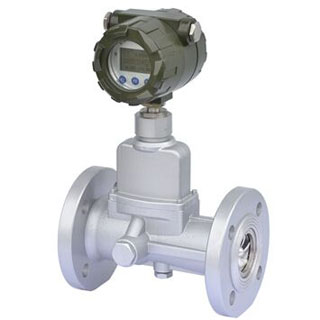

旋进旋涡流量计

旋进旋涡流量计的详细资料：

一、智能旋进旋涡流量计是具有国内 水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

二、旋进旋涡流量计测量原理：

流量传感器的流通剖面类似文丘利管的型线(如下图1)。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理， *后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

工作原理

三、旋进旋涡流量计乐动官方网站特点：

无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；

采用国内 的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

采用EEPROM技术，参数设置方便，可 保存，并可保存 *长达一年的历史数据；

转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；

多物理量参数报警输出，可由用户任选其中之一；

流量计表头可360度旋转，安装使用简单方便；

配合本公司的FM型数据采集器，可通过因特网或者电话网络进行远程数据传输

压力、温度信号为传感器输入方式，互换性强；

整机功耗低，可用内电池供电，也可外接电源。

四、基本技术参数:

注：此流量范围上限可扩大1.5倍，保证正常使用。
1.准确度：为温度、压力修正后的系统精度；
2. A、B用以区别相同通径不同流量范围。
