楔形流量计

楔形流量计是边壁收缩式节流装置的一种。楔形流量计的检测元件是楔形件，它是一块V形节流件，其圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞留。楔形流量传感器与差压变送器配套，在石油、化工、冶金、市政等领域有较广泛的应用。尤其在泥浆、含沙原油、矿浆、渣油、重油等含固定悬浮液的流体流量测量方面有其独特的优越性。

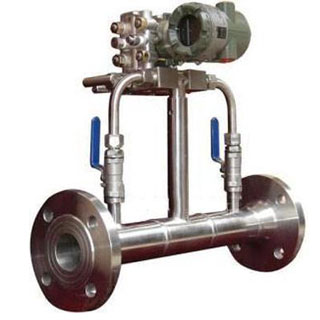

楔形流量计

乐动官方网站特点：

（1）适用介质广泛，尤其适用于测量泥浆、煤焦油沥青、煤水悬浮物以及其他高粘度流体；

（2）可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰差压变送器，腐蚀性介质不能进入导压管和差压变送器，所以我公司采用耐腐蚀性材料加工楔形节流件，就能使仪表对腐性介质进行测量。

（3）雷诺数使用范围广，一般在300≤ReD≤106；在很低的管道雷诺数情况下，当ReD=300时流量与差压之间仍能保持平方根关系。而孔板流量计的可测量 *小雷诺数要比楔形流量计大得多。

（4）结构简单、安装、使用和维修方便。

（5）采用“V”形体节流件可消除滞留区，防止系统出现阻塞现象。

（6）分离型楔形流量计，可通过更换楔形件达到扩展量程或改变量程的目的；

楔形流量计

主要技术参数：

1、 测量精度： ±0.5%～±1.0%

2、长期运行精度：0.2%F.S/Y

3、 *低流速：0.01m/s

4、使用寿命：可长达十年以上

5、量 程 比：≥10：1

6、雷诺数系数使用范围：下限300，上限达1×106以上

7、测量液体粘度上限：500MPa·S

8、工作压力范围：-0.1~60MPa

9、工作温度范围：-50~560℃

楔形流量计安装注意事项：

1、一般楔形流量传感器附有前后测量管，可在水平或垂直安装及使用。当传感器在垂直管道上安装时，流体应自上而下流动。测量液体时应注意使差压变送器能翻遍地排除气泡以免引起仪表零点漂移。

2、传感器上下游侧应配置直管段，管道内壁应光滑、清洁、无附着物，只管段长度如表。

3、水平安装时，楔式差压元件应与管道中心线成90度。对于垂直安装，由于取压点之间轻微的静压影响必须注意差压变送器调零。

结构形式：

楔形流量计按其组装方式分为一体型和分离型，按其连接方式分为法兰连接、焊接连接、螺纹连接及对夹式连接，按其取压方式分为普通取压、法兰密封取压等结构。
